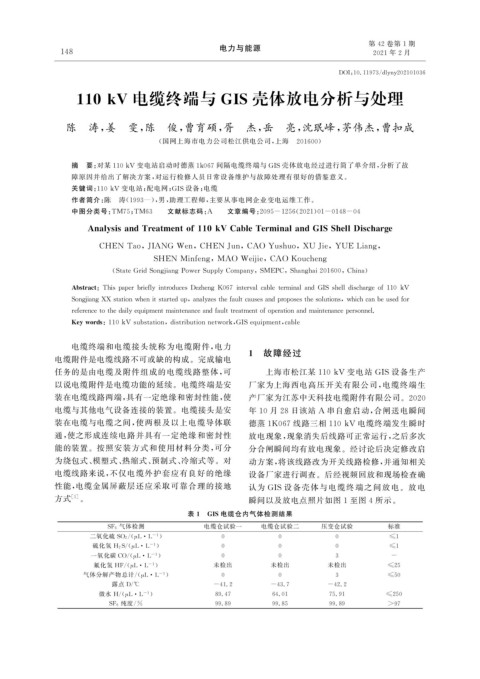

第 42 卷第 1 期
电力与能源
1 4 8 2021 年 2 月

DOI : 10.11973 / dl y n y 202101036

110kV 电缆终端与 GIS 壳体放电分析与处理

陈 涛, 姜 雯, 陈 俊, 曹育硕, 胥 杰, 岳 亮, 沈珉峰, 茅伟杰, 曹扣成

( 国网上海市电力公司松江供电公司, 上海 201600 )

摘 要: 对某110kV 变电站启动时德蒸1k067 间隔电缆终端与 GIS壳体放电经过进行简了单介绍, 分析了故
障原因并给出了解决方案, 对运行检修人员日常设备维护与故障处理有很好的借鉴意义。
关键词: 110kV 变电站; 配电网; GIS设备; 电缆
作者简介: 陈 涛( 1993 —), 男, 助理工程师, 主要从事电网企业变电运维工作。
中图分类号: TM75 ; TM63 文献标志码: A 文章编号: 2095-1256 ( 2021 ) 01-0148-04
Anal y sisandTreatmentof110kVCableTerminalandGISShellDischar g e

CHEN Tao , JIANG Wen , CHENJun , CAO Yushuo , XUJie , YUELian g ,
,
SHEN Minfen g MAO Wei j ie , CAO Kouchen g
( StateGridSon gj ian gPowerSu pp l yCom p an y , SMEPC , Shan g hai201600 , China )
Abstract : Thisp a p erbriefl yintroducesDezhen g K067intervalcableterminalandGISshelldischar g eof110kV
Son gj ian gXXstationwhenitstartedu p , anal y zesthefaultcausesandp ro p osesthesolutions , whichcanbeusedfor
referencetothedail y e q ui p mentmaintenanceandfaulttreatmentofo p erationandmaintenance p ersonnel.
Ke ywords : 110kVsubstation , distributionnetwork , GISe q ui p ment , cable

电缆终端和电缆接头统称为电缆附件, 电力 1 故障经过
电缆附件是电缆线路不可或缺的构成。完成输电
任务的是由电缆及附件组成的电缆线路整体, 可 上海市松江某 110kV 变电站 GIS 设备生产
以说电缆附件是电缆功能的延续。电缆终端是安 厂家为上海西电高压开关有限公司, 电缆终端生
装在电缆线路两端, 具有一定绝缘和密封性能, 使 产厂家为江苏中天科技电缆附件有限公司。 2020
电缆与其他电气设备连接的装置。电缆接头是安 年 10 月 28 日该站 A 串自愈启动, 合闸送电瞬间
装在电缆与电缆之间, 使两根及以上电缆导体联 德蒸 1K067 线路三相 110kV 电缆终端发生瞬时
通, 使之形成连续电路并具有一定绝缘和密封性 放电现象, 现象消失后线路可正常运行, 之后多次
能的装置。按照安装方式和使用材料分类, 可分 分合闸瞬间均有放电现象。经讨论后决定修改启
为绕包式、 模塑式、 热缩式、 预制式、 冷缩式等。对 动方案, 将该线路改为开关线路检修, 并通知相关
电缆线路来说, 不仅电缆外护套应有良好的绝缘 设备厂家进行调查。后经视频回放和现场检查确
性能, 电缆金属屏蔽层还应采取可靠合理的接地 认为 GIS 设备壳体与电缆终端之间放电。放电
方式 [ 1 ] 。 瞬间以及放电点照片如图 1 至图 4 所示。
表 1 GIS电缆仓内气体检测结果
SF 6 气体检测 电缆仓试验一 电缆仓试验二 压变仓试验 标准
二氧化硫 SO 2 /( L · L -1 ) 0 0 0 ≤1
μ
硫化氢 H 2 S /( L · L -1 ) 0 0 0 ≤1
μ
一氧化碳 CO /( L · L -1 ) 0 0 3 -
μ
氟化氢 HF /( L · L -1 ) 未检出 未检出 未检出 ≤25
μ
气体分解产物总计 /( L · L -1 ) 0 0 3 ≤50
μ
露点 D / ℃ -41.2 -43.7 -42.2
微水 H /( L · L -1 ) 89.47 64.01 75.91 ≤250
μ
SF 6 纯度 / % 99.89 99.85 99.89 >97
